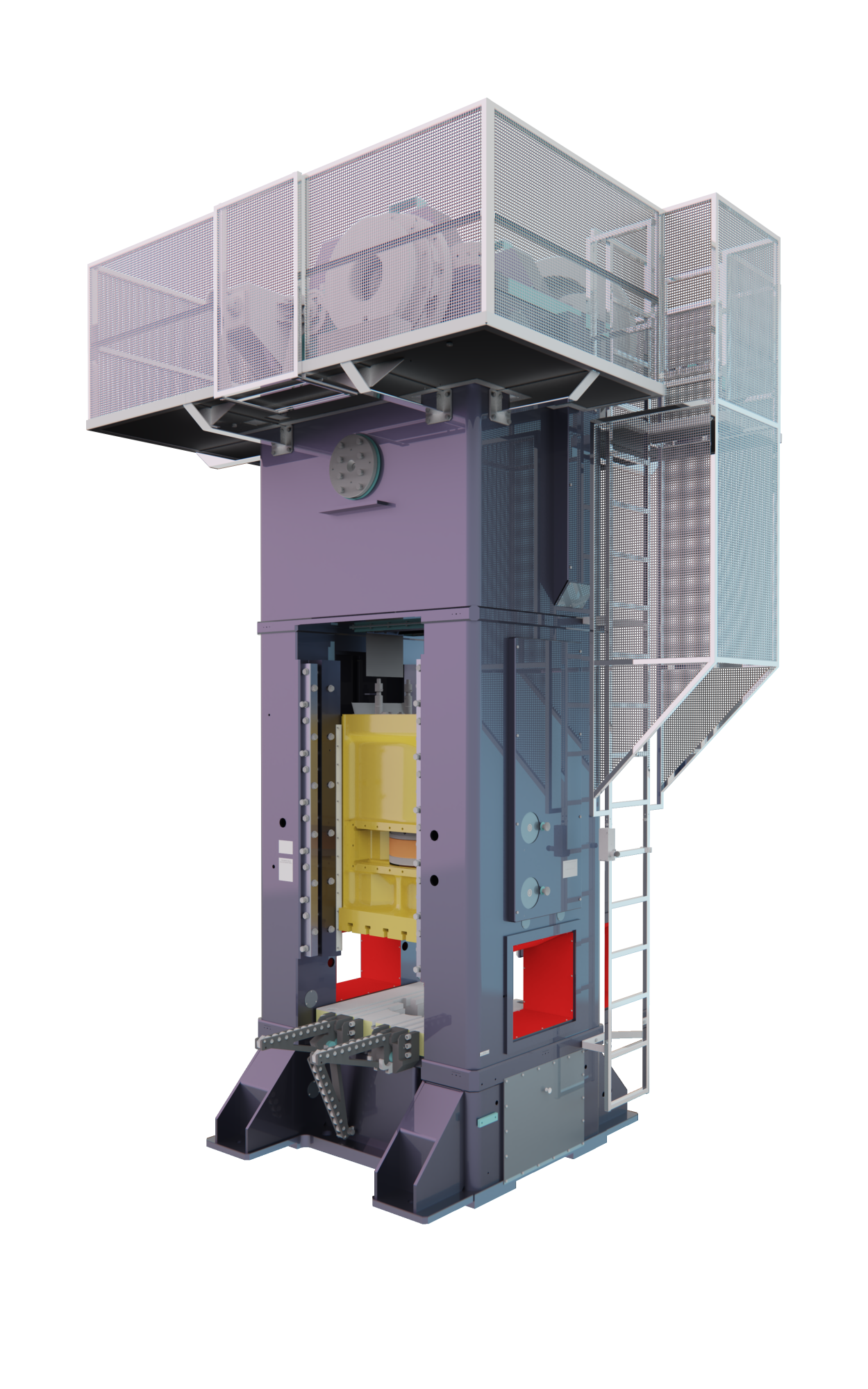

Прессы однокривошипные простого действия закрытые
ПРЕССЫ ОДНОКРИВОШИПНЫЕ ПРОСТОГО ДЕЙСТВИЯ ЗАКРЫТЫЕ применяются для получения из листового проката разнообразных изделий с применением различных операций холодной штамповки: вырубки, пробивки, неглубокой вытяжки, гибки и т.п.
Прессы однокривошипные простого действия закрытые
Можно также осуществлять обрезку в горячем и холодном состоянии облоя поковок, полученных на горячештамповочном оборудовании.
Прессы могут поставляться в комплекте с гидропневматической подушкой, необходимость поставки которой определяет заказчик.
Система управления предусматривает возможность встраивания прессов в автоматические линии и комплексы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | |||||||
|---|---|---|---|---|---|---|---|---|
| КП2534 | КП9534 | КП2536 | КП9536 | КП2538 | КП9538 | КП2540 | КП9540 | |
| Номинальное усилие, кН | 2500 | 2500 | 4000 | 4000 | 6300 | 6300 | 10000 | 10000 |
| Ход ползуна, мм | 200 | 320 | 250 | 400 | 320 | 400 | 400 | 500 |
| Частота непрерывных ходов ползуна, мин –1, не менее | 32 | 32 | 25 | 25 | 20 | 20 | 20 | 20 |
| Частота одиночных включений, мин –1, не менее | 24 | 24 | 19 | 19 | 15 | 15 | 15 | 15 |
| Ход ползуна до его крайнего, нижнего положения на котором пресс развивает номинальное усилие, мм | 10 | 6 | 12 | 8 | 16 | 9,5 | 20 | 13 |
| Расстояние между подштамповой плитой и ползуном в его нижнем положении, при верхнем положении регулировки, мм | 420 | 390 | 510 | 470 | 620 | 570 | 730 | 680 |
| Величина регулировки расстояния между подштамповой плитой и ползуном, мм | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 200 |
| Размер подштамповой плиты, мм | 830х900 | 830х900 | 1000х1000 | 1000х1000 | 1250х1250 | 1250х1250 | 1600х1600 | 1600х1600 |
| Толщина подштамповой плиты, мм | 140 | 140 | 160 | 160 | 180 | 180 | 220 | 220 |
| Размеры ползуна, мм - спереди назад |
650 |
650 |
800 |
800 |
1000 |
1000 |
1250 |
1250 |
| Мощность электродвигателя главного привода, кВт | 26,5 | 26,5 | 37 | 37 | 63 | 63 | 90 | 90 |
| Габаритные размеры пресса, мм - cлева направо - cпереди назад |
3450 2800 |
3450 2800 |
3505 3140 |
3505 3140 |
3700 3700 |
3700 3700 |
4470 4010 |
4470 4010 |
| Высота над уровнем пола, мм | 5180 | 5180 | 5940 | 5940 | 6250 | 6250 | 6900 | 6900 |
| Масса пресса, кг - без гидропневматической подушки - с гидропневматической подушкой |
23700 26400 |
23900 26600 |
33100 37100 |
33400 37400 |
49550 53400 |
49850 53700 |
86300 94300 |
86700 94700 |
