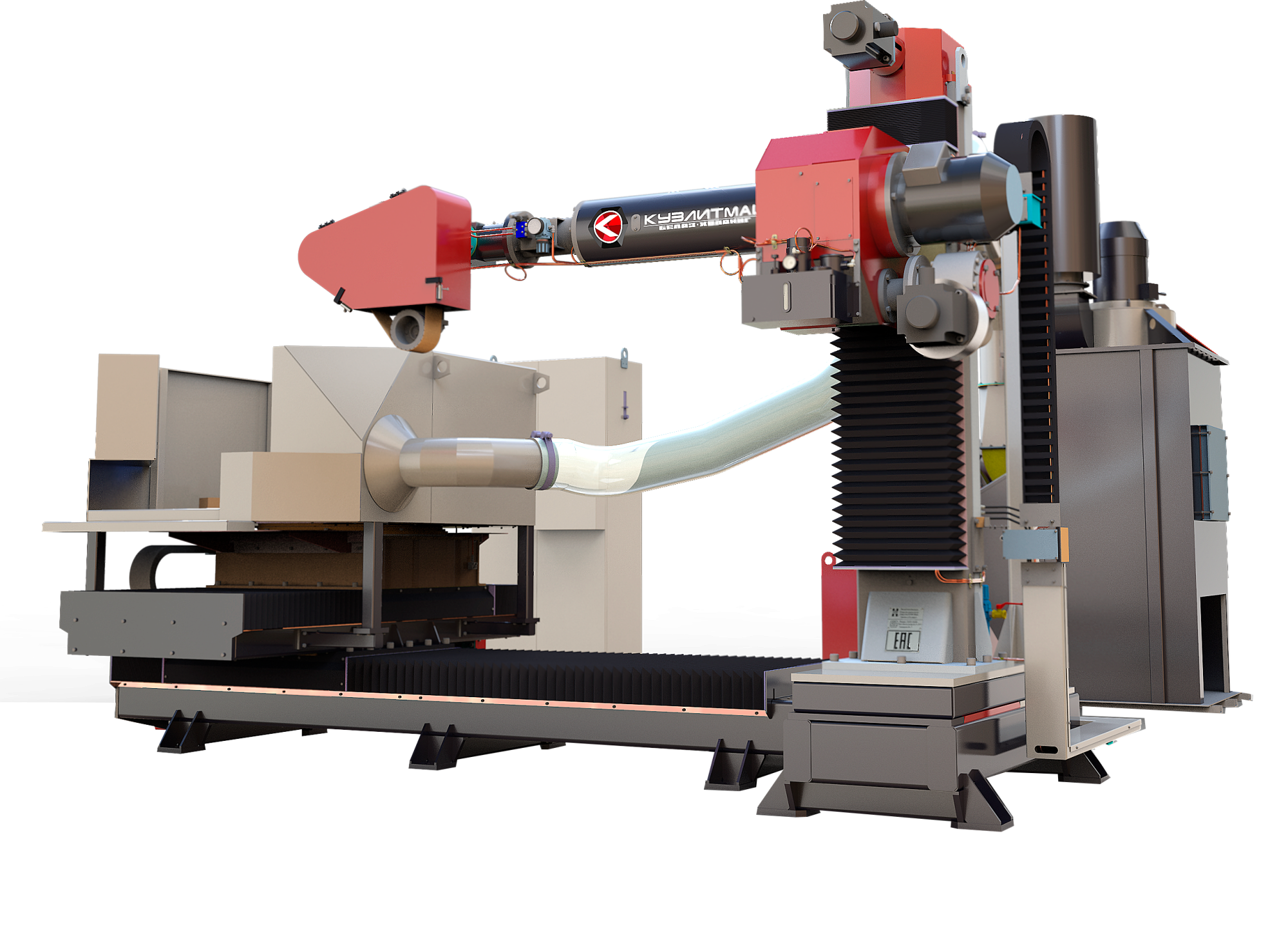

Машина представляет собой промышленное оборудование, имеющее 5 управляемых ЧПУ осей (X, Y, Z, A, B), и состоящее из следующих основных частей: основание, состоящим из двух соединенных между собой рам; механизм продольного перемещения; стойка вертикальная; рама поперечная; стол поворотный; привод головки обдирочной; головка обдирочная; система смазки; пневмооборудование; установка пылеудаления; кожух защитный; узел кабельных цепей; электрооборудование.
Принцип работы машины заключается в следующем: машина подключается к сети сжатого воздуха давлением 0,5 МПа, включается электропитание установки пылеудаления и станции ЧПУ. После запуска вытяжного вентилятора установки пылеудаления поворотный стол перемещается в положение загрузки-выгрузки. После загрузки обрабатываемого обода на поворотный стол и его фиксации машина готова к работе. После запуска программы происходит перемещение обода на рабочую позицию и его обработка согласно заданной программе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель ОШПС 392Ф5 |
|---|---|
| Перемещение стола поворотного по оси Х, мм | 1500 |
| Перемещение стола поворотного по оси Y, мм | 535 |
| Перемещение головки обдирочной по оси Z, мм | 700 |
| Угол поворота головки обдирочной по оси | АО-350º |
| Угол поворота стола по оси В | не ограничено |
| Скорость вращения стола по оси В, об/мин | 0-10 |
| Точность позиционирования при перемещении стола поворотного и головки обдирочной по осям X, Y, Z, мм, не более | 0,1 |
| Точность позиционирования по оси А, не более | 10 |
| Скорость резания шлифовальной ленты, м/с | 0-20 |
| Масса обрабатываемых деталей, кг | 95-890 |
| Диаметр зачищаемых поверхностей ободьев, мм | 600-1395 |
| Длина зачистки поверхности от торца обода, мм | 210-340 |
| Высота обрабатываемых ободьев, мм | 414-976 |
| Габаритные размеры машины со станцией управления и установкой пылеудаления, мм - слева напрво - спереди назад - высота над уровнем пола |
6320 4915 3325 |
| Масса машины со станцией управления и установкой пылеудаления, кг | 6600 |
| Суммарная мощность электродвигателей машины (без установки пылеудаления), кВт | 21 |
| Суммарная мощность электродвигателей установки пылеудаления, кВт | 16 |
| Режимы работы системы ЧПУ | Программирование Корректировка программы Работа; ручной; установка параметров; Работа с архивом |
| Рабочее давление воздуха, МПа | 0,45-0,55 |
| Типы смазки | Автоматическая циркуляционная со станцией жидкой смазки Автоматическая последовательная со станцией пластичной смазки Ручная |
