ПРЕССЫ УНИВЕРСАЛЬНЫЕ КРИВОШИПНЫЕ ГОРЯЧЕШМАПОВОЧНЫЕ
Подробности

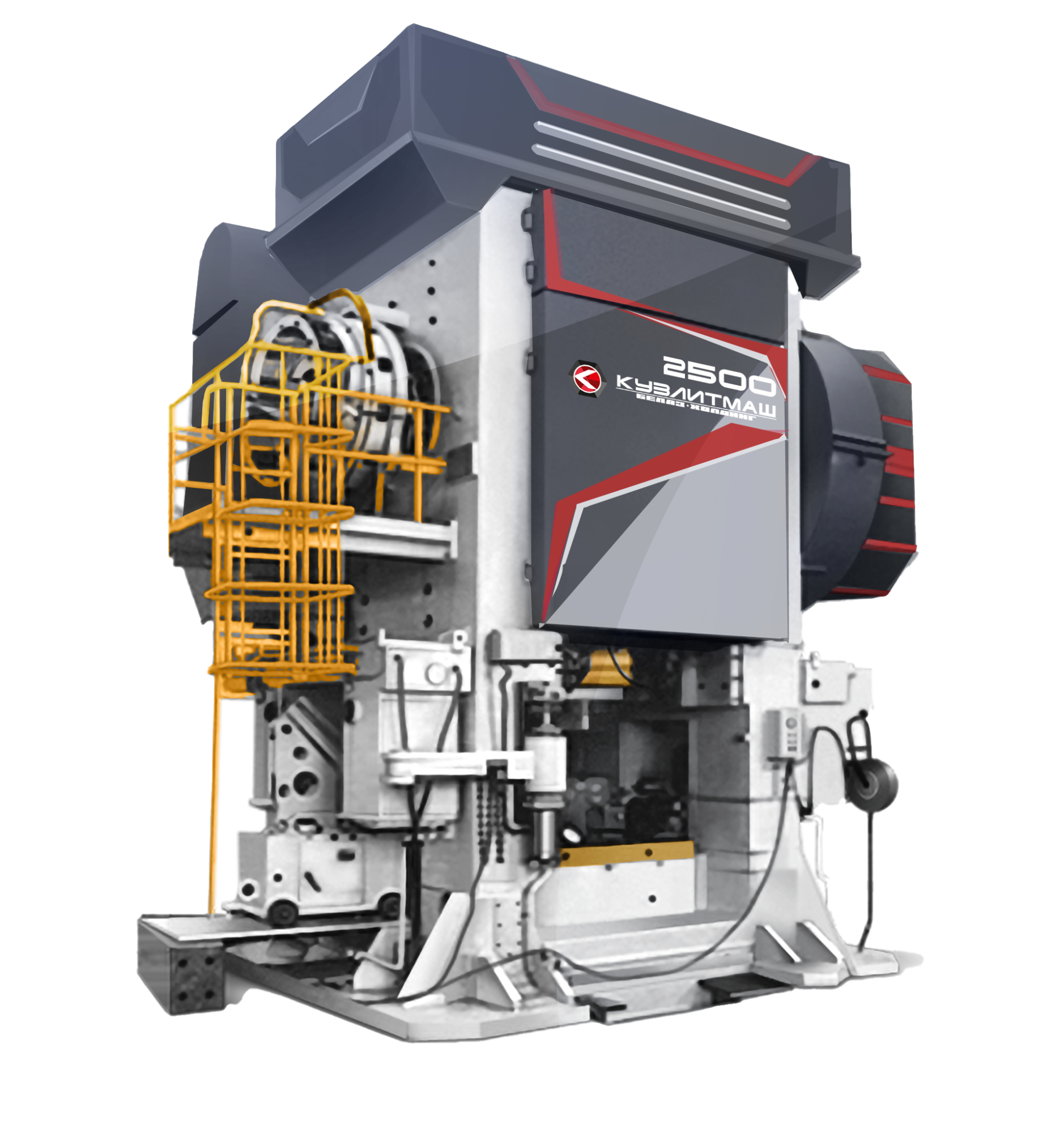

Прессы универсальные кривошипные горячештамповочные
Прессы позволяют получать штампованные поковки из черных и цветных металлов и сплавов, отвечающие требованиям межгосударственного стандарта ГОСТ 7505-89 «Поковки стальные штампованные. Система управления разработана на базе промышленного контроллера». Эксцентриковый вал разгружен от воздействия веса муфты и маховика путем установки маховика на отдельном стакане станины и связан с ползуном пресса двумя раздельными шатунами, максимально приближенными к опорам вала.
Прессы оснащаются охлаждаемым тормозом, гидравлическим механизмом вывода пресса из распора, механизмом замены штамповых вставок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | ||
|---|---|---|---|
| HWF-10P | HWF-16P | HWF-25P | |
| Номинальное усилие, MH(тс) | 10(1000) | 16(1600) | 25(2500) |
| Ход ползуна, мм | 280 | 300 | 350 |
| Частота ходов ползуна, не менее, мин -1 - непрерывных - одиночных 1) |
90 26 |
85 26 |
70 18 |
| Закрытая высота, мм | 710 | 850 | 1000 |
| Величина регулировки между столом и ползуном, мм | 10 | 10 | 12 |
| Верхний выталкиватель: - величина хода ±3,0 мм - усилие, кН, не менее |
40 50 |
50 63 |
50 63 |
| Нижний выталкиватель: - величина хода ±3,0 мм - усилие, кН, не менее |
40 50 |
50 100 |
50 100 |
| Размеры стола, мм - слева направо - спереди назад |
930 1000 |
1260 1300 |
1500 1500 |
| Размеры ползуна, мм - слева направо - спереди назад |
800 1000 |
1120 1400 |
1350 1450 |
| Высота над уровнем пола, мм | 6300 | 6200 | 7000 |
| Мощность электродвигателя главного привода, кВт | 55 | 90 | 132 |
| 1) Определяется максимально допустимой частотой включения муфты и тормоза. | |||
