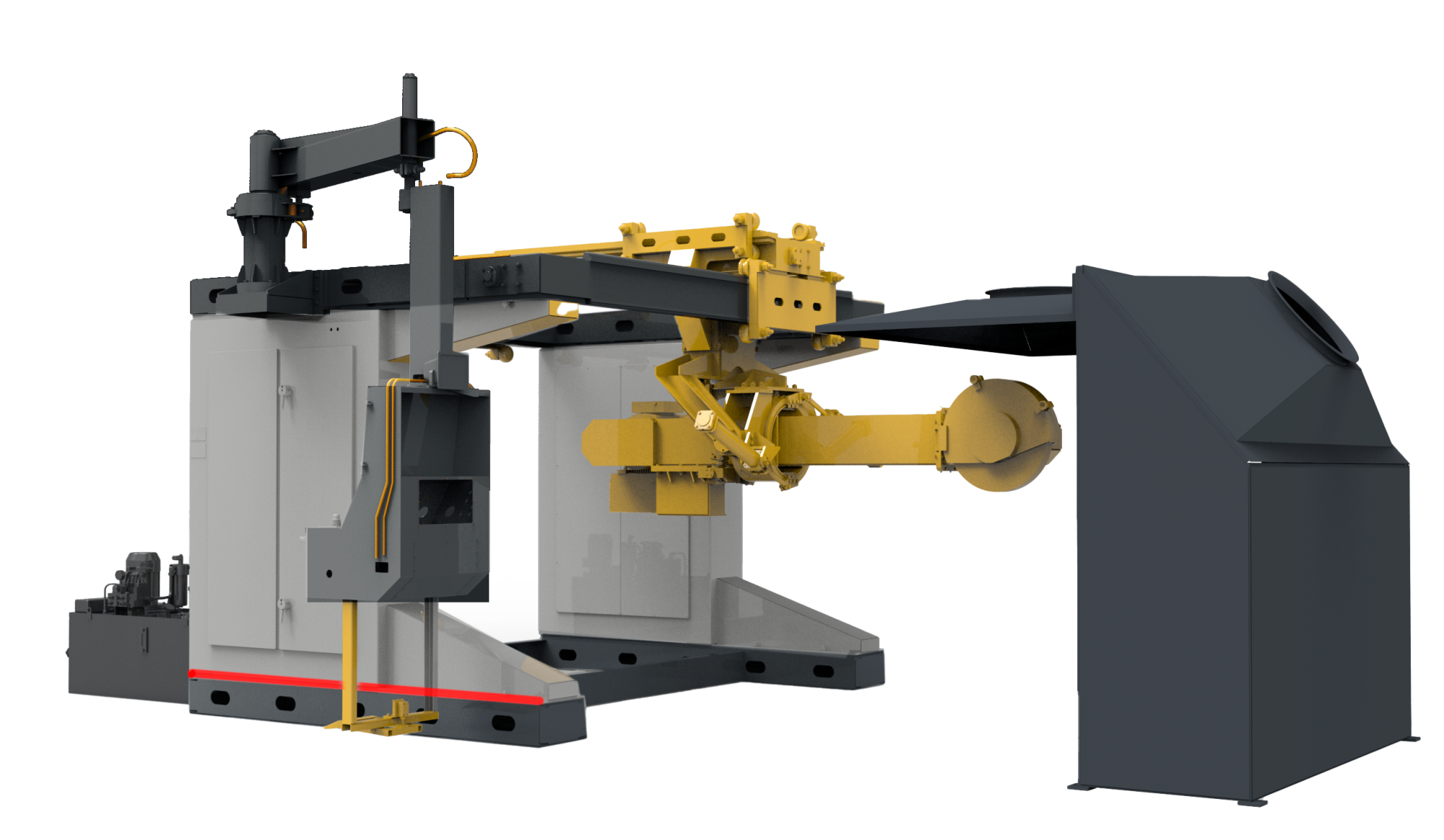

Блок зачистной
Блок зачистной 99913К предназначен для зачистки наружных поверхностей чугунных и стальных отливок от остатка литниковой системы , заусенцев от стержневых знаков и других дефектов обдирочным абразивным кругом в условиях мелкосерийного и серийного производства.
Подробности

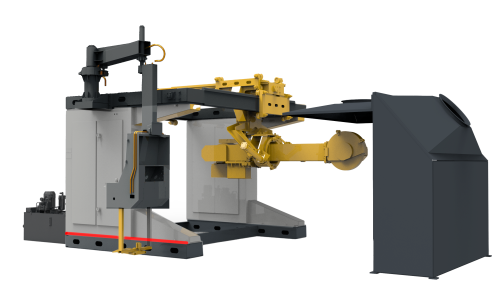

Блок зачистной
Блок зачистной 99913К предназначен для зачистки наружных поверхностей чугунных и стальных отливок от остатка литниковой системы (прибылей, выпоров, литников), заусенцев от стержневых знаков и других дефектов обдирочным абразивным кругом в условиях мелкосерийного и серийного производства.
Комплекс модели 99913М состоит из зачистного блока, предназначенного для обеспечения движений головки обдирочной в 4-х координатах и непосредственного выполнения операции зачистки, а также системы пылеулавливания. За дополнительную плату комплекс может оснащаться стационарным или передвижным кантователем, предназначенным для установки и крепления обрабатываемой отливки, подачи её в зону зачистки и вращения в требуемой плоскости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель 99913К |
|---|---|
| Наибольшие габаритные размеры обрабатываемой отливки, мм * Ширина Высота Длина: - при укладке на плацу или ложементы - при подаче заготовки с помощью цеховой тележки** |
300-1000 300-1000 300-1200 300-3000 |
| Гидростанция: *** - производительность, л/мин - 1-я секция/2-я секция - давление рабочее, МПа - емкость бака, л - марка масла в гидросистеме |
35,7/12,7 6,3 160 HLP 46 DIN 51524 часть 2 |
| Пневмопривод: - расход сжатого воздуха, м /ч **** - номинальное давление в пневмосистеме, МПа |
5 0,63 |
| Местное освещение, смонтированное на пульте управления, лк | не менее 200 |
| Инструмент: круг обдирочный типа ПП (Примечание – При необходимости изменения номенклатуры инструмента, применяемый для замены круг по прочностным характеристикам не должен уступать рекомендуемому.)ПП600х(50; 63; 75; 80)х203 38А F10 V 7 B 50м/с 3 кл. | |
| Параметры круга обдирочного: ПП – прямой профиль; 600 – наружный диаметр круга, мм; 50, 63, 75, 80 – высота круга, мм; 38А – из циркониевого электрокорунда; F10 – зернистость абразива; V – твердость; 7 – номер структуры; B – бакелитовая связка; 50 м/с – предельная рабочая скорость; 3 кл. – класс неуравновешенности. | |
| Скорость резания (при наибольшем диаметре обдирочного круга), м/с | 50 |
| Частота вращения шпинделя обдирочного круга, об/мин | 1475 |
| Наибольшая скорость перемещения обдирочной головки без нагрузки в вертикальном, поперечном и продольном направлениях, м/мин | 6,0 |
| Наибольшее усилие прижима круга к отливке (при Р=4,0 МПа), Н | до 2400 |
| Угол поворота обдирочной головки вокруг продольной оси, град | 135°±5°(45° против часовой стрелки и 90° по часовой, если смотреть со стороны привода) |
| Параметры питающей цепи - род тока - напряжение, В - частота, Гц |
Переменный трехфазный 380 50 |
| Напряжение цепей управления: - род тока - напряжение, В |
Постоянный 24 |
| Характеристика системы смазки | Ручная периодическая без принуди- тельного давления и под давлением (согласно карте смазки) |
| Габаритные размеры блока (без гидростанции), мм - длина - ширина - высота |
Не более 6400 Не более 5000 Не более 4000 |
| Масса блока зачистного, кг | Не более 8000 |
| Объем воздуха, отсасываемого из пылезаборника ,м 3 /ч (обеспечивается цеховой системой вентиляции Покупателя) | Не менее 15000 |
| Гамма-процентный ресурс службы блока зачистного до первого капитального ремонта при 2-сменной работе и γ=90% составляет 5-ть лет и обеспечивается изготовителем только при условии выполнения эксплуатирующей организацией правил хранения, транспортирования, эксплуатации, ТО и ремонта, приводимых в РЭ. | |
| *Способ подачи отливки на позицию зачистки, а также установки отливки под зачистку определяется Покупателем самостоятельно. | |
| **Обеспечиваются Покупателем путем перемещения цеховой тележки | |
| ***Гидростанция устанавливается Покупателем в удобном для себя месте, исключающем попадание искр при зачистке | |
| ****Обеспечивается цеховой системой. | |
