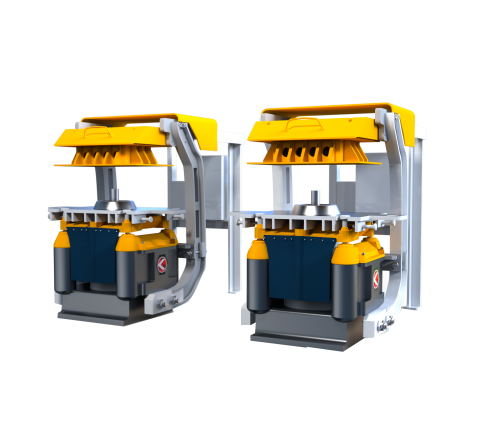

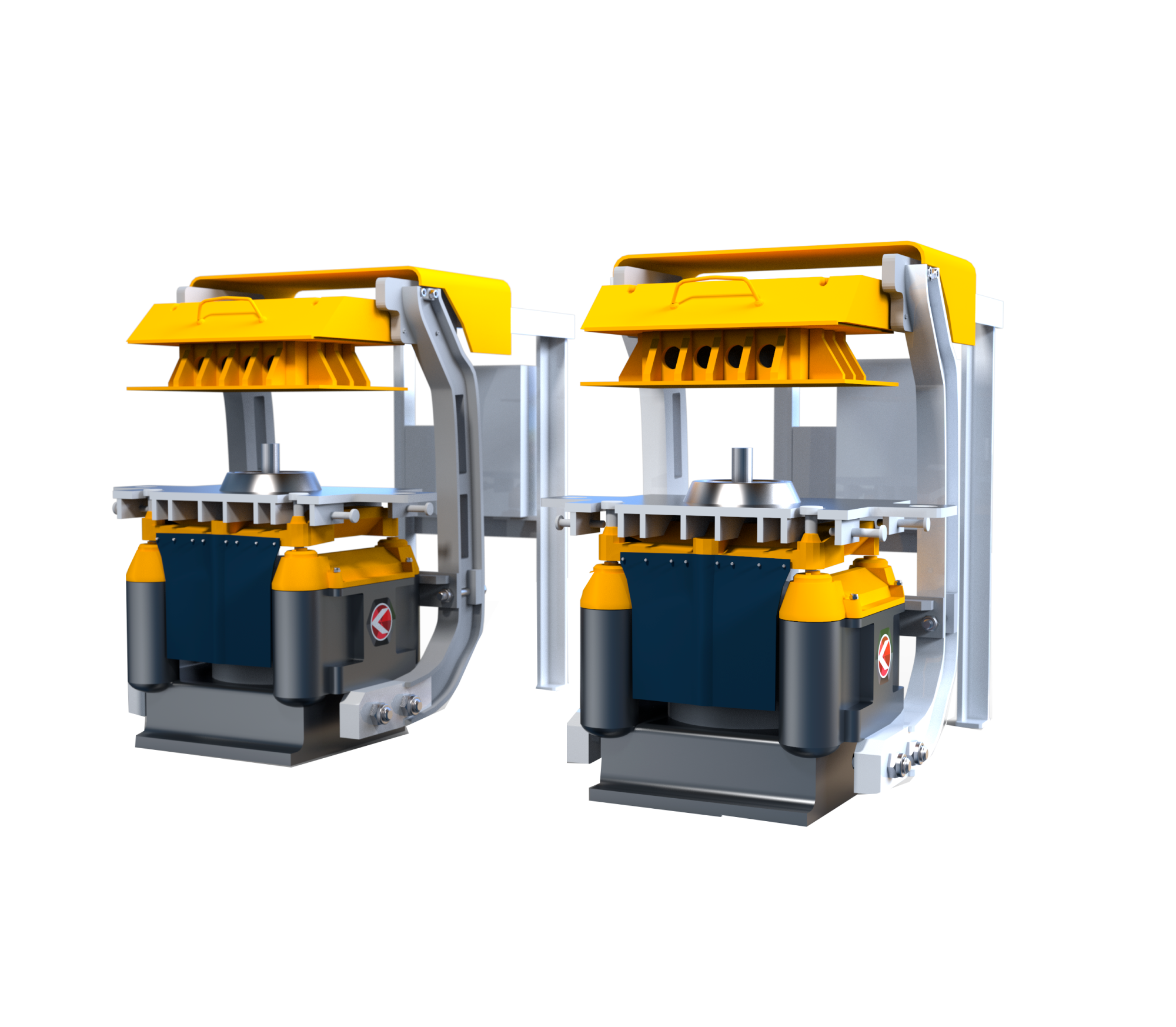

МАШИНА ФОРМОВОЧНАЯ пневматическая встряхивающаяся с допрессовкой предназначена для изготовления разовых полуформ из песчано-глинистых смесей в условиях мелкосерийного и серийного производства.
Машина представляет собой однопозиционную установку с накатной траверсой, перемещающейся пооперационно на позицию формовки. Основным узлом машины является встряхивающий стол с встроенным вибратором. Основанием машины служит стальной корпус с расположенным в центре прессовым и четырьмя вытяжными пневмоцилиндрами.
Работа машины происходит следующим образом
На прессово-встряхивающий стол устанавливается опока и заполняется формовочной смесью. В полость встряхивающего поршня подается сжатый воздух, посредством которого обеспечивается движение поршня вверх. При его подъеме происходит отсечка воздуха под поршнем, затем выхлоп. При падении стола происходит удар (встряхивание). Процесс встряхивания продолжается до тех пор, пока в полость поршня подается сжатый воздух.
После завершения процесса встряхивания происходит накат траверсы с прессовой плитой на позицию прессования. В прессовый и вытяжные цилиндры подается сжатый воздух. Прессующий поршень прижимает опоку к прессовой плите. Происходит окончательное уплотнение формовочной смеси в опоке.
Вытяжные поршни поднимаются вместе с прессовым цилиндром и производится вытяжка модели из формы. Для облегчения процесса протяжки модели включаются вибраторы.
Прессовый поршень опускается вместе со встряхивающим столом в исходное положение. Вытяжные поршни остаются в верхнем положении. Форма опускается вместе со столом до посадки опоки на верхние торцы штоков. Подмодельная плита вместе со столом перемещается до исходного положения. Образовавшийся зазор между опокой и прессовой плитой дает возможность произвести откат траверсы.
Готовая форма снимается с машины цеховым подъемником, после чего вытяжные поршни и штоки возвращаются в исходное положение.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель |
|---|---|
| Цикловая производительность, полуформ/ч, не менее | 40 |
| Размеры опоки в свету, мм (*длина × ширина) | 1000х600 |
| Высота опоки в свету, мм | 250 |
| Ход вытяжки, мм | 220 |
| Грузоподъемность, кг, не менее | 900 |
| Усилие прессования, кН, не менее | 90 | Давление сжатого воздуха в сети, МПа | 0,5-0,63 |
| Габаритные размеры, мм, не более – длина – ширина –высота |
2210 1265 1980 |
| Масса, кг, не более | 2950 |
